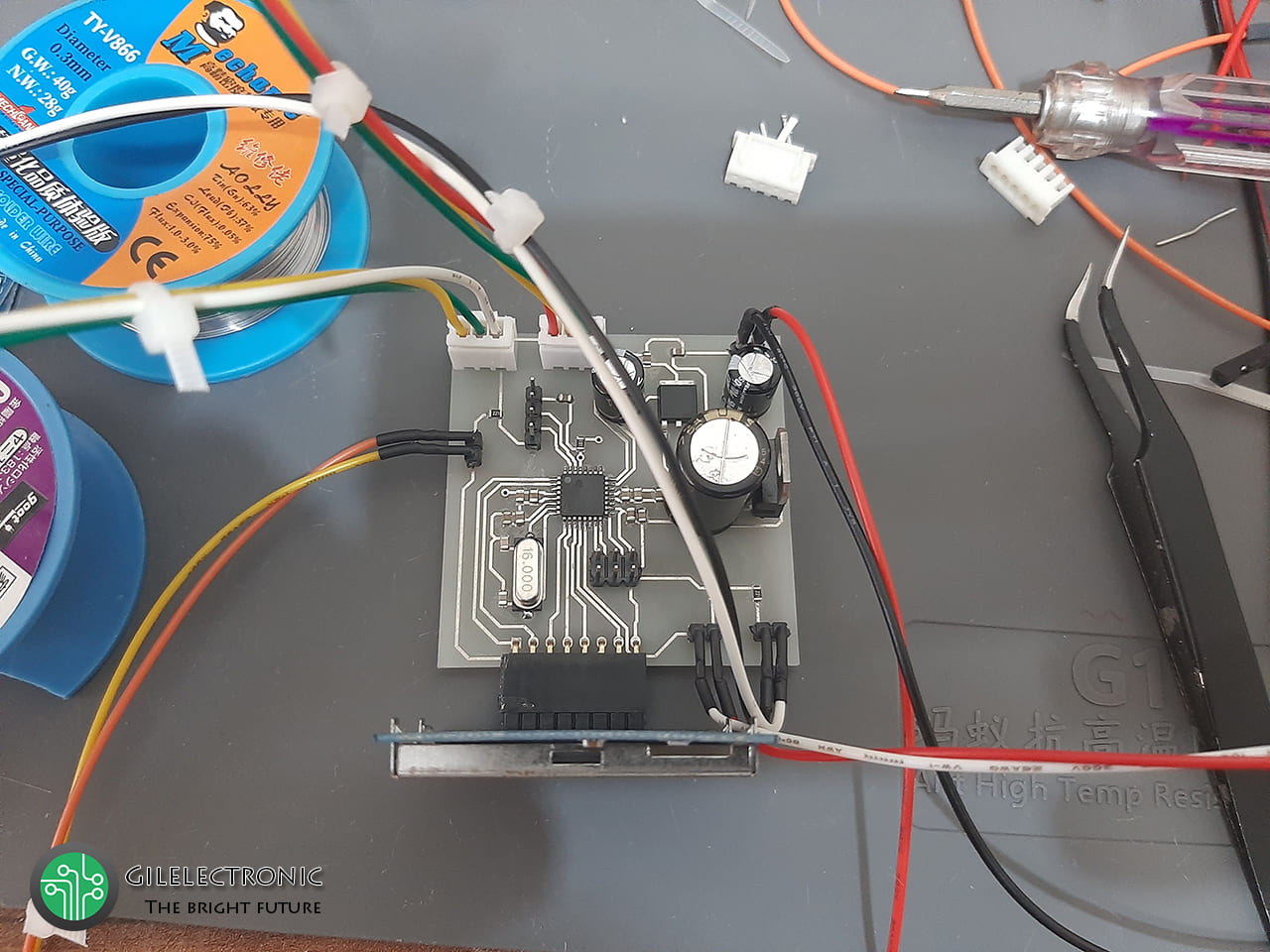

این دستگاه که عملا یک واتمتر با دقت خوب محسوب می شود ،برای اندازه گیری ولتاژ برق شهر از ماژول ZMPT101B اسفاده کرده که مشخصات ان به شرح زیر است :
- ابعاد: 50x20x21.5 میلی متر
- ولتاژ راه اندازی : 5 ولت
- نوع خروجی: آنالوگ
- رنج تشخیص : تا 250 ولت
- دارای پتانسیومتر کالیبراسیون
- تراشه : ZMPT101B
- پین هدر های 2.54 میلی متری
- کانکتور های پیچی
برای اندازه گیری جریان از ماژول جریان ACS712 30A استفاده شده که مشخصات آن به فرم زیر است :
- ولتاژ تغذیه:4.5 تا 5.5 ولت
- جریان مصرفی: 10 میلی آمپر
- مقاومت مسیر جریان:1.2 میلی اهم
- ولتاژ خروجی:66mv/A

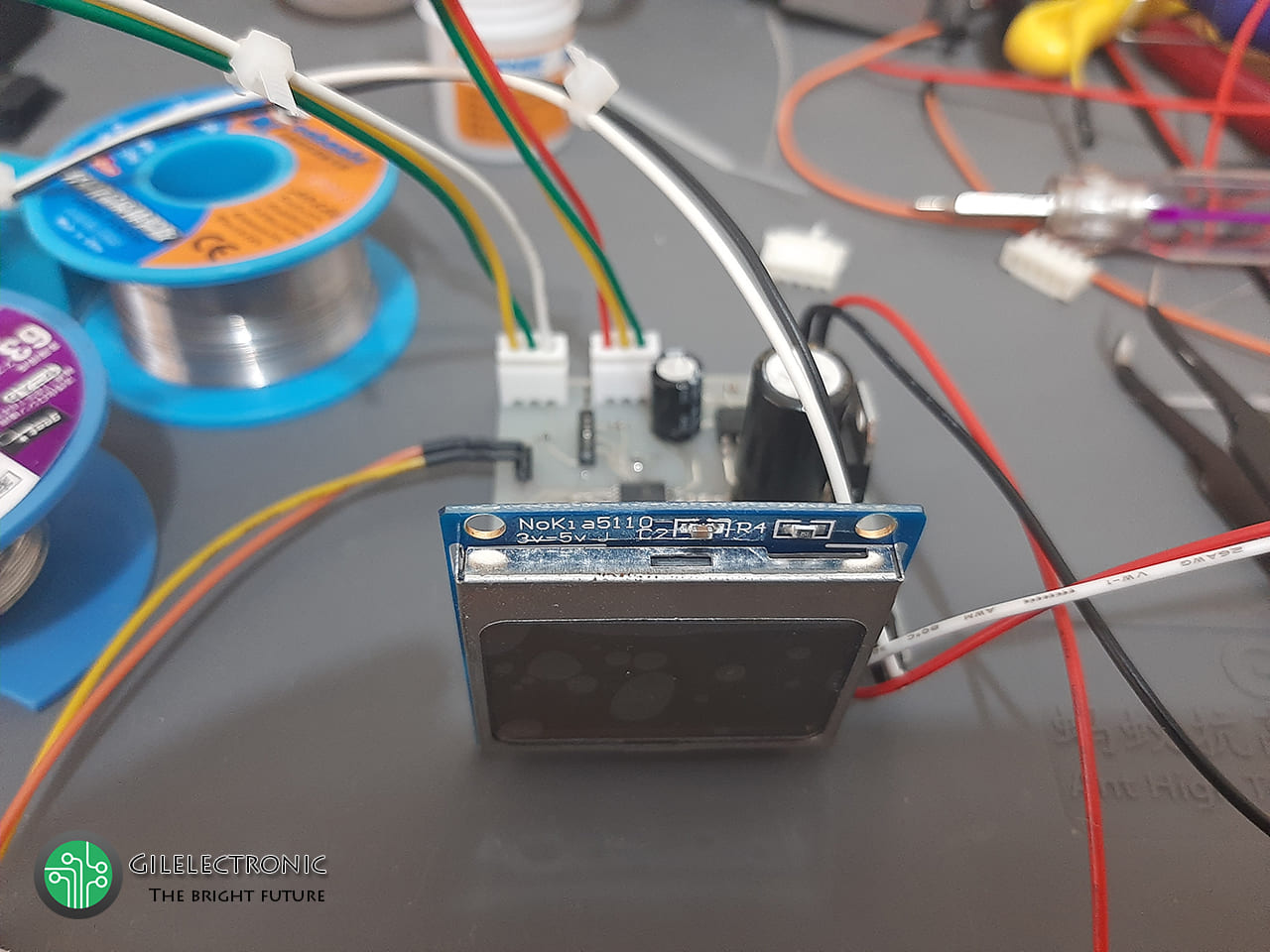

برای نمایش مقادیر نیز از NOKIA 5110 استفاده شده است
ویدئوی عملکرد دستگاه :
